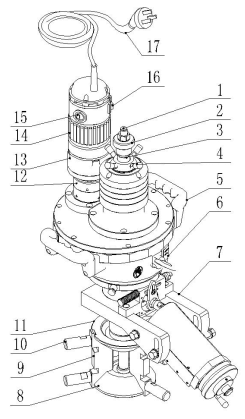

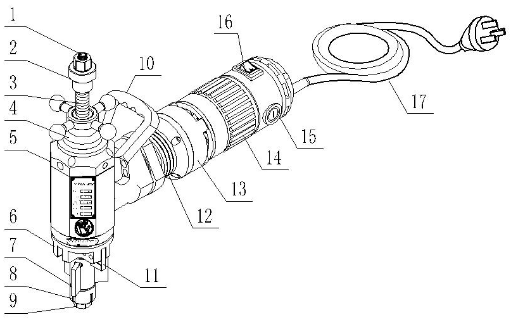

ISY-80&ISY-28各部件的名稱和作用

1.拉桿：控制漲緊螺桿伸縮的主要部件

2.鎖緊螺母：轉動鎖緊螺母，將實現(xiàn)漲緊螺桿的伸縮，

 讓設備與鋼管固定

3.進給螺桿

4.進給手輪裝置：工作時，轉動進給手輪將實現(xiàn)進刀或退

刀

5.手提手柄: 搬運設備時應抓住把手

6.主機體

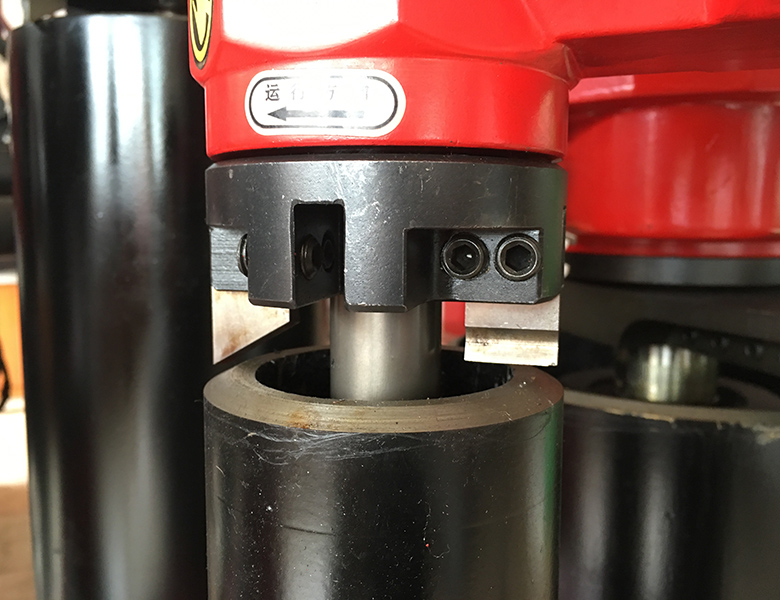

7.刀盤：刀片安裝在刀盤上，完成切削過程

8.漲緊板：

9.漲緊螺桿：根據(jù)鋼管內徑選擇合適的漲緊螺桿，通

過拉桿將設備固定在被加工鋼管內壁上

10.下錐體

11.上錐體

12.行星減速箱固定圈

13.行星減速箱

14.電機減速箱

15.電機: 驅動電機，提供設備動力。

16.碳刷窩

17.電源開關：當開關上白色圓點處于低位置時裝置電源接通，開始工作。

18.電源線: 連接設備電源，任何時候不得拖拽此電源線

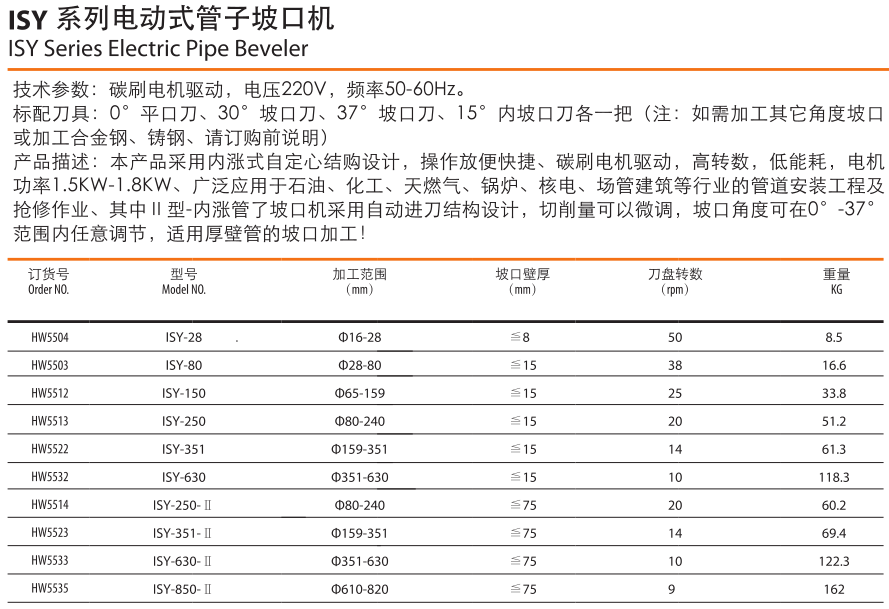

技術規(guī)格(以ISY-80為例）

裝箱單

標準裝箱單如下所示，組裝設備前，對其進行仔細檢查
