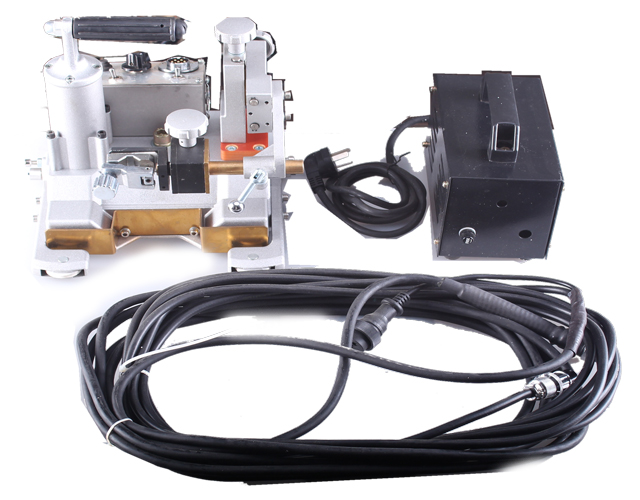

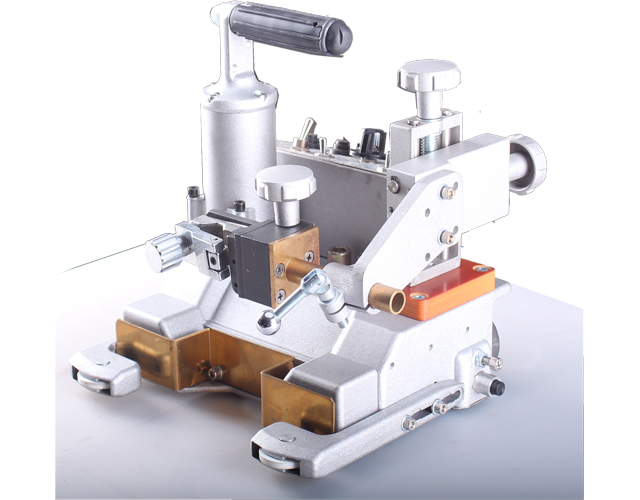

HK-9DC焊接小車/角焊機

我公司的多功能角焊小車功能強大，用途廣泛，能夠使不熟練的操作人員以簡易的方式順利地進行角焊（沿底部鋼板運行型），其主要特性如下：體積小，重心低，制作輕巧，便于攜帶。高強磁性電磁明顯增強了仿形操作的可靠性并增大了牽引力，保證操作運行平穩，同時解決了因焊接過程中環境溫度升高而磁性減退的缺陷。在增強仿形操作可靠性和自動停止功能的基礎上可同時操作多臺裝置。方向轉換開關能夠實現右向/左向運行。導向裝置是螺釘鎖定型，導向輪高度可以按三種方式改變。新的限位開關系統，使限位定位塊的高度限制范圍大大放寬。上述特性在“焊接有效性”和“由不熟練的操作人員進行操作”方面表現得尤為出色。

發送詢盤

視頻

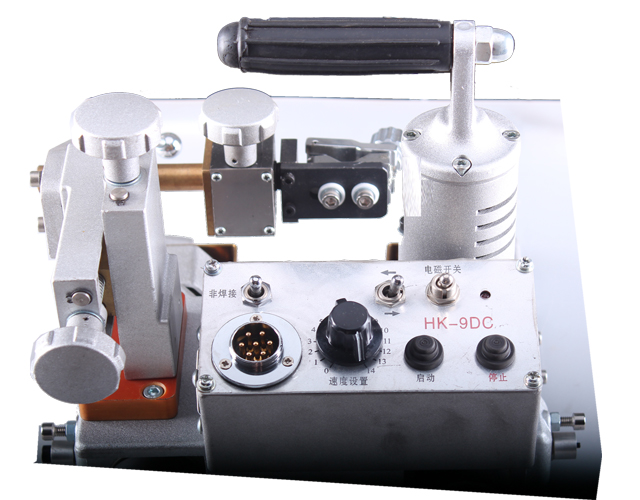

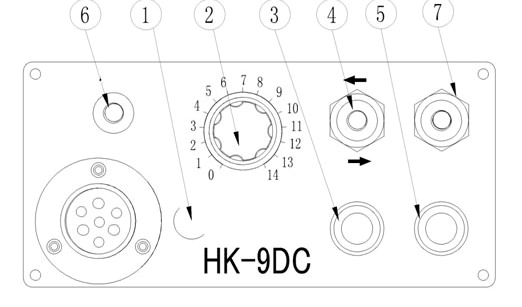

描述

1）電源指示燈

通電時，該燈亮顯。

2）行走速度控制旋扭

順時針旋轉時速度增加，反之則減速。

速度刻度對應以下速度表：焊接速度應根據焊接規格來進行調整。

刻度	速度（mm/min）	刻度	速度（mm/min）
3	200	9	970
4	330	10	1080
5	460	11	1180
6	590	12	1280
7	720	13	1380
8	850	14	1480

3）停止按鈕（STOP）：

按下此按鈕，小車停止行走，是否同時停止焊接則由模式開關選擇控制。

4) 行走方向及電源開關：

此開關用于選擇焊接方向及開關電源的控制。

5) 啟動按鈕（START）：

按下此按鈕，小車開始行走，是否同時進行焊接則由模式開關選擇控制。

6）模式選擇開關----此開關有三個位置可供選擇，其功能分別是：

TEST：當扳到此側，送絲機工作，可以手動地進行起/收弧，松手后自動復位。

ARC ON：當切換到此位置，進行正常焊接。

按下啟動按鈕，起弧焊接的同時，小車也開始行走。

NEUT：當切換到此位置，按下起動按鈕，小車只空走，不焊接。

7）電磁開關：關閉此開關，電磁磁性關閉，方便機器移動。

技術規格

技術規格

項目	技術規格
類型	HK—9DC
機器重量	9.8 Kg
驅動方法	四橡膠輪驅動
牽引力	16 Kg
焊接速度	150~~1500 (mm/min)
跟蹤方式	導輪型
導輪高度	有三種選擇方式
焊炬調節范圍	水平角：40°～55° 上下運動：60 mm 前后運動：60 mm
焊炬	彎槍或直槍
焊炬鎖緊裝置	適用于彎槍或直槍
未焊接長度	前端：127 mm 尾部：127 mm
自動停止功能	靠前后兩端限位器
外形尺寸(長x寬x高 mm)	285x255x265
