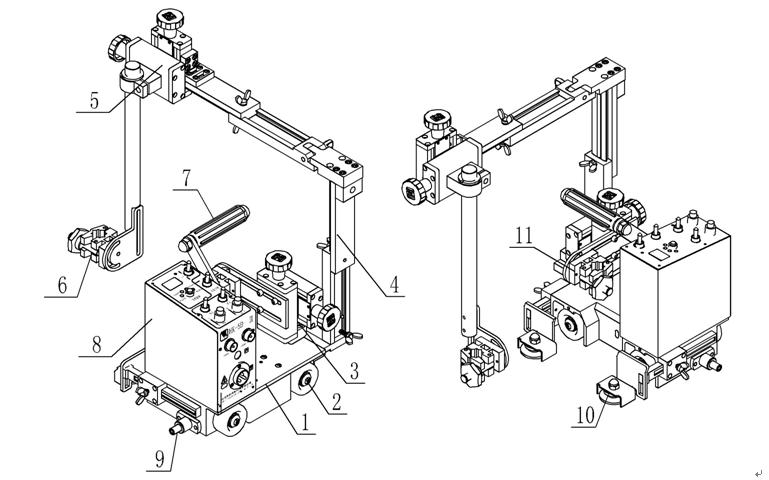

1.小車本體：由X-Y滑塊，導向輪，焊槍夾具感應開關停止開關，磁控手柄，控制箱等部件組

成。感應停止開關：焊接到工件末端時被觸動后小車自動停止工作；磁鐵：安裝有永久磁鐵，

避免了小車脫離焊接接線的現象；磁控手柄：方便小車的安裝與拆卸。

2.驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成。

3.焊槍1  X-Y調整滑塊：調節焊槍1位置的裝置，焊接當中可以進行上下左右的微調。

4.升降桿

5.焊槍2 X-Y調整滑塊：調節焊槍2位置的裝置，焊接當中可以進行上下左右的微調。

6.焊槍1夾緊裝置：固定焊槍的裝置，為了方便檢查及調整焊槍的設施，設計制作采用可拆卸

式。

7.手提手柄：

8. 控制箱：可以調節小車的所有動作，詳細內容參考“控制面板說明”

9. 感應停止開關：焊接到工件末端時被觸動后小車自動停止工作；

10.導輪部分:沿著焊接工件行走，準確引導焊接部位。

11.焊槍2夾緊裝置：固定焊槍的裝置，為了方便檢查及調整焊槍的設施，設計制作采用可拆

卸式。

主要技術參數

裝箱清單

用戶收到包裝箱后，將裝置小心地從包裝箱中取出。首先，應對照以下清單核對箱中部件是否齊全。以下為標準裝箱清單。

焊接參數
