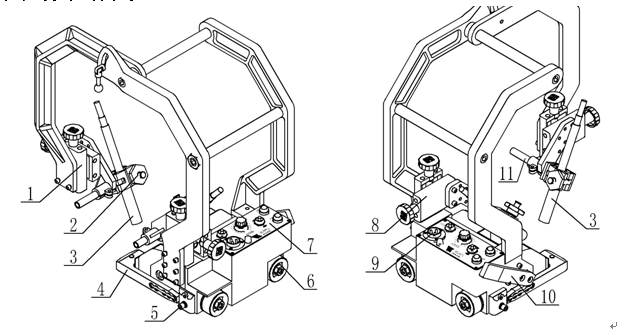

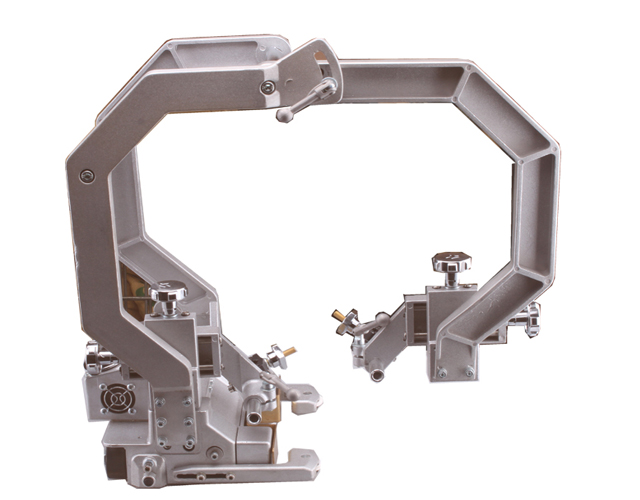

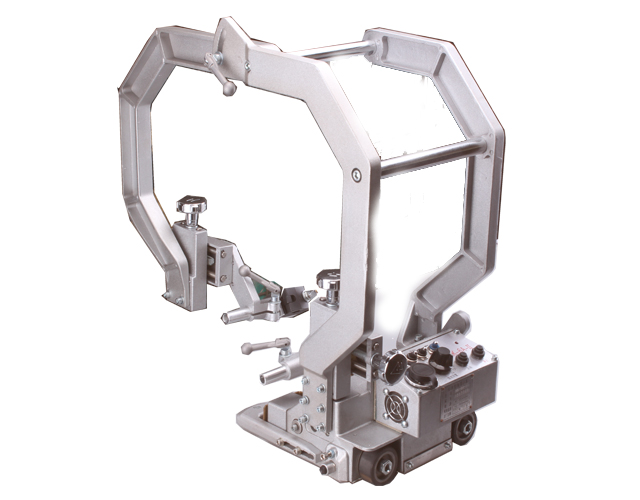

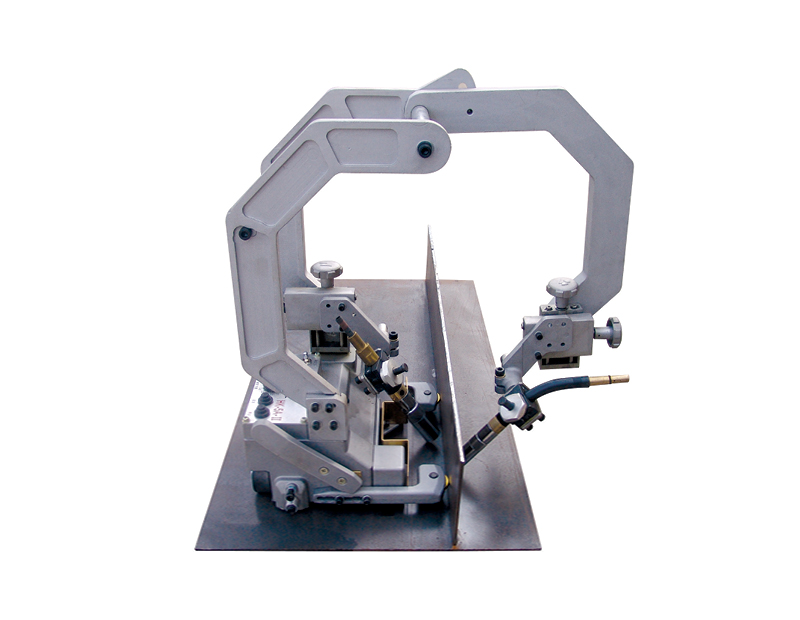

各部件介紹

1）焊炬1調整滑塊：起弧點可以利用此裝置進行上/下、前/后的調整，行程各有45mm。

2）焊炬鎖緊裝置：當安裝焊炬時，必須確保其鎖緊。

 警告：安裝時應夾緊焊炬的絕緣部位。

   ◆  若是夾在焊炬的導電部位，則會導致短路或電擊。

3）焊槍

4）導輪及導輪臂：導輪應緊靠立板，有三種位置選擇

5）限位停止開關：機器兩端都設有限位開關，即焊接停止開關。

警告：不要對自動停止開關施加沖擊力。

◆  當對自動開關施加沖擊力時，開關將會破損。當自動停止開關破損，其自動停止功能將消失，而電弧和小車的運行卻不會停止。

6）驅動輪

7）操作面板（詳見操作面板說明）

8）焊槍2調整滑塊

9）金屬插座:此插座為外接電纜插座。此電纜負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）

 注意：一定要將接地線接地。

      ◆  接地線之后可以防止因機器短路等造成的其它短路或電擊。

10）磁控手柄：磁鐵的吸合由此手柄控制，往上為離，往下為合。

注意：如果將小車靠近鋼板，小車有可能會自動吸附在鋼板上，注意手及衣物不要插入其中。

      ◆  當小車脫離鋼板后，扳手會自動復位。此時應注意小車的放置，防止手及衣物遭到損害。

技術參數

裝箱清單

用戶收到包裝箱后，請小心取出主機。并對照以下裝箱清單核對包裝箱中部件是否齊全。以下為標準裝箱清單。
